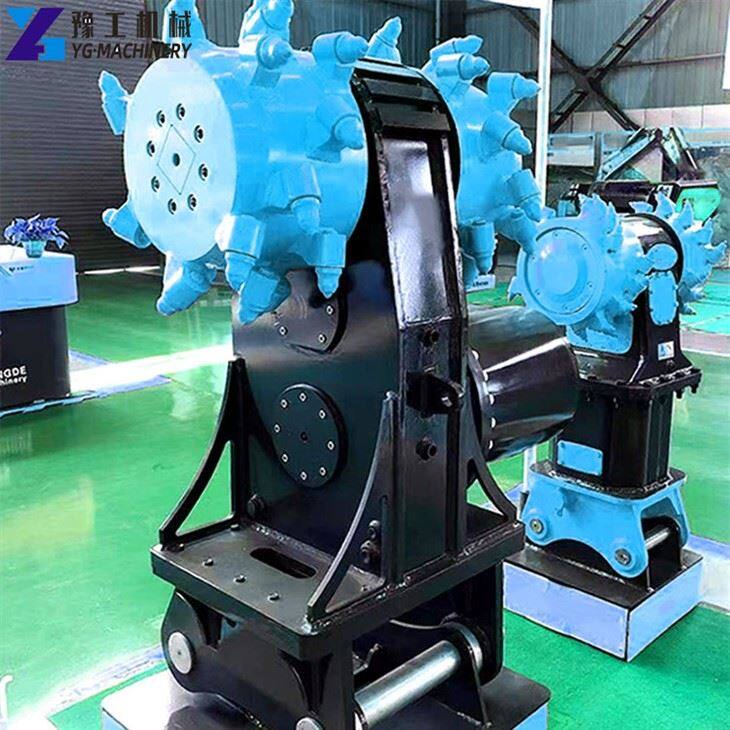

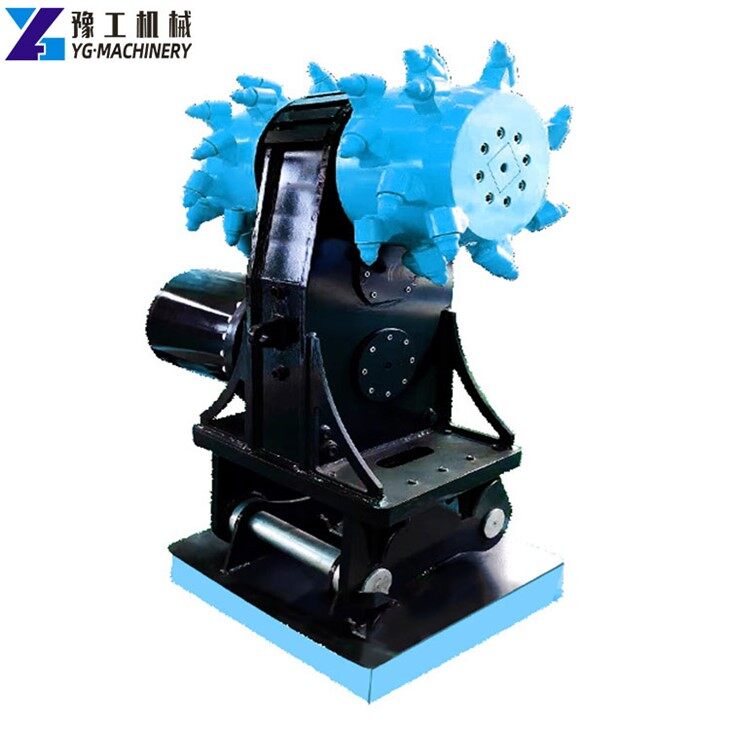

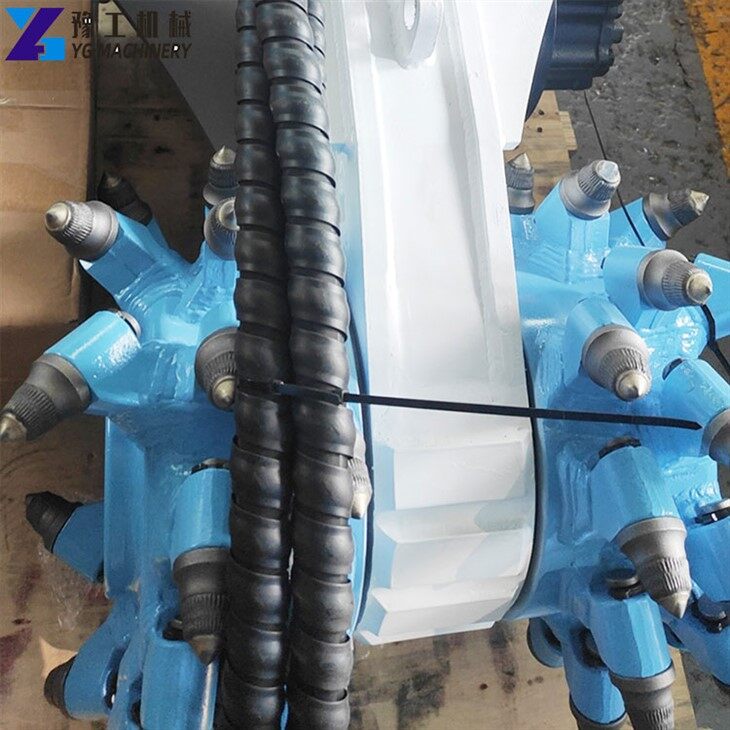

Hydraulická bubnová rezačka je vo svojom jadre mechanické príslušenstvo určené na montáž na rýpadlá alebo iné vysokovýkonné zariadenia. Vybavený rotačným bubnom posiatym zubami alebo reznými hrotmi z tvrdokovu funguje ako vysokorýchlostná fréza na pevné materiály, ako je betón, asfalt, skala a dokonca aj niektoré formy kovu. Hydraulický systém poskytuje potrebný krútiaci moment a výkon na pohon bubna, čo umožňuje operátorom ľahko prerezať aj tie najtvrdšie povrchy.

Parametre rezačky hydraulického bubna:

Model	YGM 140	YGM 160	YGM 180	YGM 210S	YGM 240	YGM 200	YGM 280	YGM 350	YGM 400	YGM 800	YGM 1250
Zdvihový objem motora	398 ml/r	1340 ml/r	1340 ml/r	2680 ml/r	2099 ml/r	2812 l/r	2812 ml/r	4198 ml/r	8396 ml/r	20 000 ml/r	30 000 ml/r
Rozsah rýchlosti	0-100 ot./min	0-90 ot./min	0-120 ot./min	0-100 ot./min	0-85 ot./min	0-95 ot./min	0-120 ot./min	0-140 ot./min	0-80 ot./min	0-90 ot./min	0-90 ot./min
Maximálny prietok	40 l/min	174 l/min	160 l/min	268 l/min	280 l/min	400 l/min	337 l/min	580 l/min	670 l/min	1800 l/min	2700 l/min
Menovitý tlak	28 MPa	25 Mpa	28 MPa	28 MPa	25 Mpa	28 MPa	28 MPa	30 Mpa	30 Mpa	35 Mpa	35 Mpa
Maximálny tlak	40 MPa	30 Mpa	35 Mpa	35 Mpa	35 Mpa	45 MPa	45 MPa	45 MPa	45 MPa	45 MPa	45 MPa
Maximálny krútiaci moment	3000 N.m	5200 N.m	5600 N.m	9000 N.m	12800 N.m	12800 N.m	12000 N.m	23500 N.m	46500 N.m	111300 N.m	121400 N.m
Maximálny výkon	22 kW	45 kW	50 kW	80 kW	65 kW	70 kW	70 kW	120 kW	200 kW	400 kW	480 kW
Rezacia hlava	22-44 ks	36-56 ks	44-68 ks	44-68 ks	48 ks	32 ks	60-76 ks	76 ks	76 ks	84 ks	84 ks
Výška	650 mm	840 mm	830 mm	840 mm	1420 mm	1200 mm	1420 mm	1450 mm	mm	mm	mm
šírka	400-500 mm	650-780 mm	500-780 mm	500-780 mm	1000 mm	500 mm	1000 mm	1100 mm	žiadne	žiadne	žiadne
Priemer	390 mm	460 mm	470-500 mm	470-500 mm	620 mm	500 mm	680 mm	690 mm	žiadne	žiadne	žiadne
Hmotnosť	200 kg	600 kg	600 kg	600 kg	1650 kg	1650 kg	1600 kg	1700 kg	2600 kg	5100 kg	6000 kg
Trieda rýpadiel	3-8 T	10-15 T	10-20 T	18-25 T	20-30 T	20-30 T	20-30 T	30-50 T	40-60 T	80-120 T	120-160 T

Použitie hydraulického bubnového rezača:

Tunely, priekopy a výkopy mestského potrubia:Pri razení tunelov sa hydraulické bubnové frézy zvyčajne používajú na korekciu obrysov a môžu sa použiť aj na priame kopanie vo vrstvách hornín strednej a nízkej tvrdosti a zamrznutých vrstvách pôdy.
Drvenie diaľničného chodníka:Môže nahradiť drahé vertikutátory betónu na dokončenie operácií frézovania veľkej hĺbky.
Ťažba, ťažba zmrznutej pôdy:Pri ťažbe a ťažbe zamrznutej pôdy môžu hydraulické bubnové rezačky rýpadiel efektívne rezať rôzne tvrdé predmety.
Povrchová ťažba uhlia:Používa sa na ťažbu uhlia a obnovu povrchu.
Demolácia budovy:Pri demolácii budov môže frézovať základy, betónové dosky a betónové steny a zároveň môže rezať oceľové tyče v budovách.
Ďalšie stavebné oblasti:Ako napríklad oceliarsky priemysel, lesníctvo, výkop dna priehrady, inžinierstvo zakladania veží, kontinuálne odizolovanie podzemných stien, výkop z koralového kameňa, slabé zlepšenie základov, výkopové výkopy, zlepšenie kontaminovanej pôdy atď.

Vlastnosti hydraulického bubna rýpadla:

Široký rozsah frézovania:V horninách so strednou a nízkou tvrdosťou, ako sú zvetrané horniny a tufy, môže stroj dosiahnuť vyššiu účinnosť frézovania.
Nízke vibrácie a nízka hlučnosť:Vhodné na výstavbu v oblastiach s obmedzeniami vibrácií alebo hluku, ako napríklad v okolí starých budov a nemocníc, a môže účinne nahradiť trhacie práce a chrániť životné prostredie.
Malá a jednotná veľkosť častíc:Rozomletý materiál má malú a rovnomernú veľkosť častíc a môže sa použiť priamo ako zásyp.
Dobrá bezpečnosť:Použitie bubnových fréz pri razení tunelov a iných operáciách môže eliminovať nebezpečenstvo pracovníkov pri razení pred čelbou a zlepšiť bezpečnosť stavby.
Jednoduchá štruktúra a jednoduché použitie:Možno ho inštalovať na akékoľvek existujúce hydraulické rýpadlo a inštalovať pomocou hydraulického okruhu hydraulického lámača alebo hydraulických klieští, bez nutnosti dokupovania rýpadla.
Super pevná konštrukcia krytu a prevodovky:Dlhá životnosť a použiteľnosť 30 metrov pod vodou.
